1. 機床安裝位置與地基要求
機床各部件精度是非常高的，所以切記在移動和安裝時要非常小心。確保機床各部件不會受到猛烈撞擊，電纜不受損害。
安裝順序：先進行機械安裝就位，然后進行機電連接、調試。
注：具體地基要求請查閱江西弘江機電有限公司的 《使用說明書 - 機械篇》第9.4.1章節 機床的平面布置與安裝地基的要求;
2.工作間的環境要求和電氣要求
*環境要求
成形放電加工機是經過精心制造的精密機床，為發揮機床本來的性能，請充分考慮機床的設置環境，加工機床能用的環境溫度為10-35℃，濕度為≤80%(不得凝露)。
（1）為保證機床精加工精度，特別是PIKA鏡面加工功能，應將機床安裝在恒溫車間
（2）機床各部分應按圖9-2所示相對位置安裝在有地基的場地。
（3）機床周圍不得有較強的電磁干擾源，必要時應加屏蔽。
（4）機床周圍不得有電焊機、磨床等有火源和粉塵的設備，工作場地應保持清潔。
（5）禁用吹風機直吹機床。
（6）如果選用觸摸屏電子設備，周圍環境的濕度必須滿足該電子設備的使用環境，否則，凝露現象將導致電子設備出現故障。
*電氣要求
（1）廠房內電氣安裝必須遵守安全法則的要求，在供電回路上必須裝有過電流保護器件。過電流保護器件規格如下：A1-40：25A/相 A1-80：30A/相
（2）電網電壓
- 電網電壓、頻率、相：380V、50（60）Hz、三相四線或三相五線供電。
- 允許波動范圍：±10%。若電網不穩，建議在輸入端安裝三相交流穩壓器。
- 功率因數：0.87。
- 要求輸入功率（kVA）：A1-40：13kVA； A1-80：18kVA；
注：電網波動對PIKA鏡面精加工功能影響很大，強烈建議加裝穩壓電源裝置！
3.主機的搬運
運輸和起吊可使用：
- 叉車，叉臂最短不得小于木箱的長度，才能保持叉運平穩。A35：噸位≥3噸；A50：噸位≥5噸； A30: 噸位≥3噸
- 吊車，起吊能力一定要大于機床連同包裝箱的重量。噸位≥5噸。
- 在起吊時，起吊重心與包裝箱外的標志一致。注意包裝箱的平穩。
- 本機床的重心在后方。叉車應從機床側面插入，叉臂必須超過機床長度。
- 要絕對避免沖擊和震動。
- 無包裝底托的機床搬運時，叉車應從立柱方向叉入鋼管下方，并在鋼管與叉臂間;加防滑物品?？捎玫踯嚮虿孳噷χ鳈C進行搬運。
吊車：

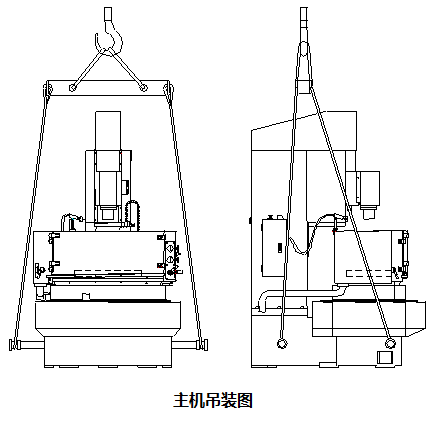

如圖，將兩根鋼管分別穿入起吊孔中，輕輕吊起。吊運時注意機床前面兩側面應用軟物質將鋼絲繩支撐起，以免損傷床罩和其他部位，鋼絲繩與機床接觸點也應墊軟物質，以保護機床的油漆面和外表面。
叉車：
用叉車鏟運時，須用載重5噸以上的鏟車，并注意機床的重心位置。機床的立柱較重，機床床身后面面積小，鏟運時應特別注意。用其它方法（如：滾杠、地輪…）移動機床時，應注意機床平穩向前，不得有上下顛簸。
4.儲油箱的搬運
可以用叉車搬運油箱：將叉齒插入油箱底部，小心抬起，進行移動。
5.電源柜的搬運
可以用叉車或吊車搬運電柜：起吊能力：1000kg
叉車：從側面將叉齒完全插入柜子底部，小心地將柜子從它的底板抬起，叉齒的間距應足夠?qū)挘员ＷC電柜吊裝和放下的穩定性。
（注：由于電柜的重心較高，請務必注意其穩定性，避免電柜摔倒。）
吊車：電柜上有4個16mm內徑的吊環，以便用戶移動電柜。
6.解除機床的鎖緊裝置
機床安裝就位后，首先應將機械鎖緊裝置解除。
（1）拆除主軸下的支撐架
（2）解除主軸配重塊鎖緊裝置

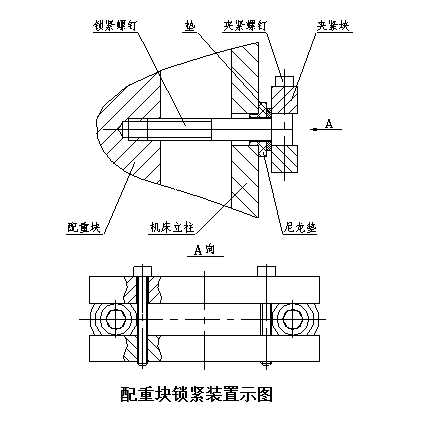

如圖，主軸配重塊鎖緊裝置在立柱后面。請按以下步驟進行：
擰松兩個壓緊螺釘（M6×50），取下壓緊塊。擰下兩個鎖緊螺釘（M12×70），并卸下尼龍墊、墊圈等。
（3）解除工作臺鎖緊裝置

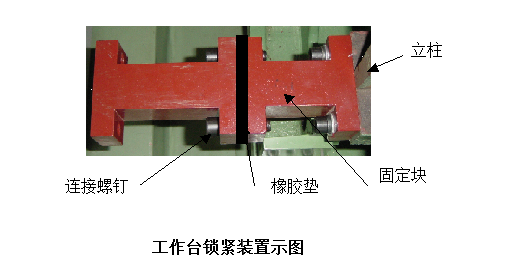

工作臺鎖緊裝置見圖。將立柱與工作臺之間的連接螺釘、固定塊和橡膠墊取下，工作臺就可以在X、Y方向移動。
注：完成解除鎖緊裝置工作后，要將鎖緊螺釘、夾緊塊、尼龍墊、橡膠墊、固定塊等零件保管好，以備將來搬運機床時再用！
7.主機與電源柜的連接
拆去電源柜前蓋板、左側板、右側板，可看到電源柜內部各部件的安放位置。
注：請查閱江西弘江機電有限公司的 《使用說明書 - 機械篇》第9.5 章節 主機與電源柜的連接。
8.電源柜的連接
電源柜（A1-40、A1-80）進電，必須通過三相交流穩壓器（穩壓器的容量不得小于15kVA），以確保電源輸入交流電壓在380V(±10%)范圍內,這樣才能保證整機系統的穩定工作。連線方法如圖！
9.工作液槽與油箱的連接
將油箱吊運至規定安裝位置，使工作液槽回油口對應與油箱接口內?；赜凸芘c工作液槽左下方回油口相連，構成工作液循環系統回油通路。安裝時，務必在回油管與回油孔之間墊耐油橡膠墊（該件與主機一并提供給用戶），然后擰緊固定螺釘。接好從油箱到工作液槽的進油管。
整機系統的穩定工作。連線方法如圖！
（注：用戶必須依照圖所示位置安放儲油箱，否則，機床工作臺移動過程中，回油管與儲油箱側壁之間有可能發生干涉現象！平面布置圖請查閱江西弘江機電有限公司的《使用說明書-機械篇》第9.4.1.1章節 機床的平面布置圖）
10.注入加工液
主機與儲油箱安裝就位后，可以往儲油箱中注入工作液。
|
